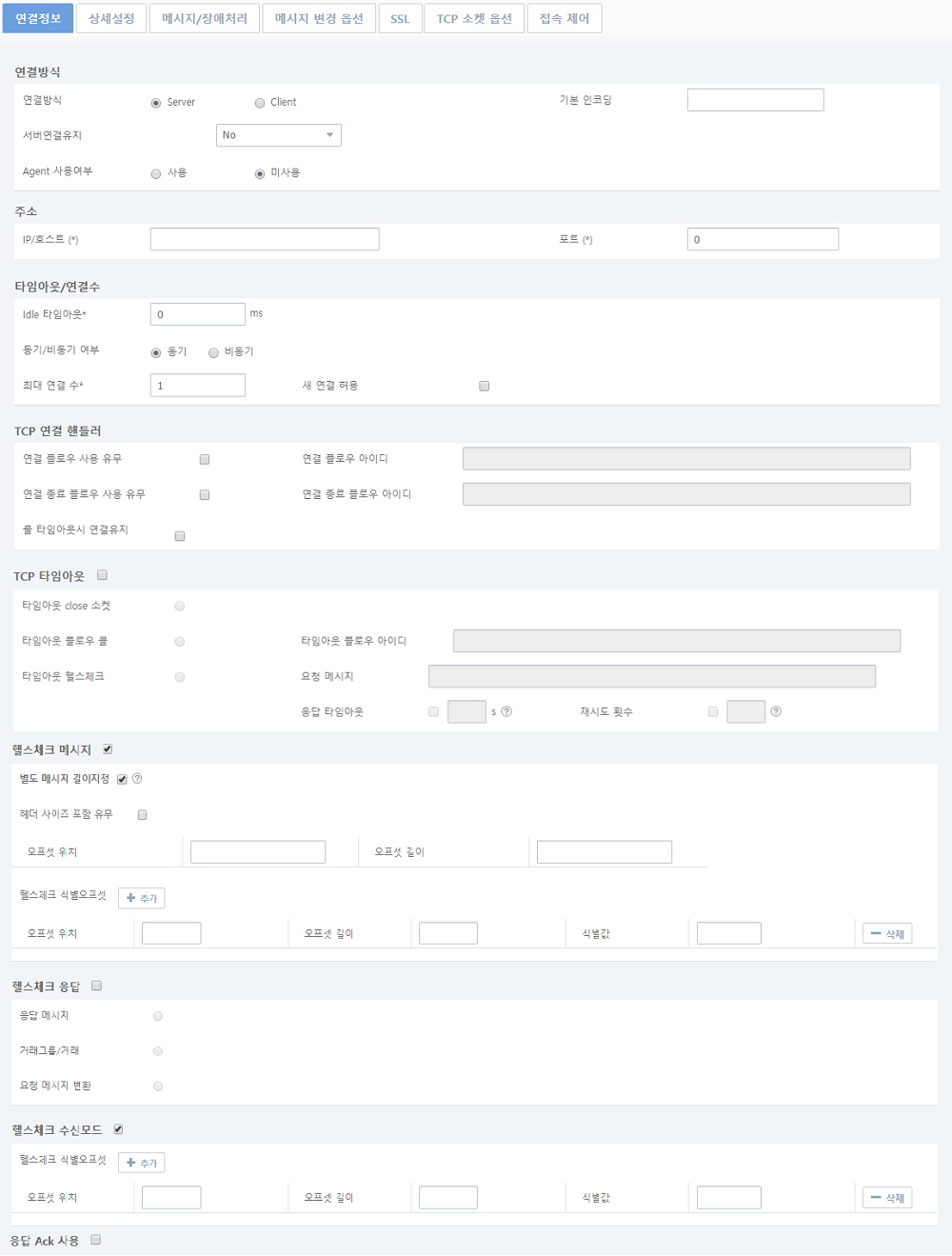

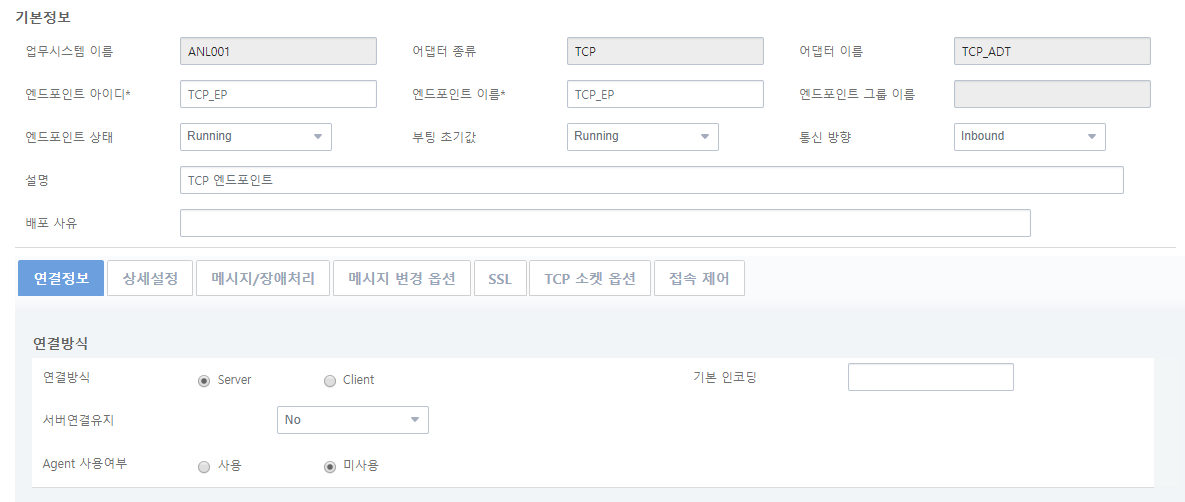

엔드포인트가 동작하는 연결 방식을 설정한다.

엔드포인트에서 사용할 기본 인코딩을 설정한다.

메시지에 설정된 인코딩이 우선 적용되고 메시지에 설정되지 않았을 경우에 적용된다. 메시지와 엔드포인트 모두 설정이 되지 않은 경우에는 시스템 기본 인코딩으로 적용된다.

Java 표준 Charset과 EBCDIC 타입을 설정할 수 있다.

Agent 사용 여부를 선택한다.

Idle 타임아웃을 설정한다. 커넥션이 아무런 동작을 하고 있지 않을 때 해당 설정된 값이 지나면 타임아웃이 발생한다.

기본값은 0이고 0으로 설정할 경우에는 타임아웃이 발생하지 않는다.

(단위: ms)

동기/비동기 여부를 설정한다.

엔드포인트가 'Inbound'이면서 '비동기'인 경우에 아웃바운드 엔드포인트를 설정할 수 있다.

인바운드 엔드포인트로 응답을 송신하려 할 경우 지정한 아웃바운드 엔드포인트로 응답을 보낸다. 지정할 아웃바운드 엔드포인트는 인바운드 엔드포인트와 동일한 어댑터 내에 있어야 한다.

최대 연결 수를 설정한다.

서버 모드의 경우 연결이 최대 연결 수를 넘어가면 신규 연결을 받지 않는다.

커넥션이 연결되었을 때 호출할 플로우 아이디를 설정한다.

연결 플로우는 로그인 전문같이 커넥션이 연결되면 주고받아야 하는 전문이 있을 경우 사용한다.

커넥션의 연결이 종료되었을 경우 호출할 플로우 아이디를 설정한다.

연결 종료 플로우는 로그아웃같이 커넥션을 종료할 때 주고받아야 하는 전문이 있을 경우 사용한다.

비동기 거래에서 아웃바운드 룰 타임아웃이 발생하는 경우 연결을 끊지 않고 유지하고 싶을 때 설정한다.

'통신 방향' 항목이 'Outbound'나 'Both'이며, 클라이언트 모드인 경우 '연결 관리' 항목 'Yes'이거나 '연결 유지' 항목이 'Yes'일 때 설정 가능하다.

커넥션에서 타임아웃이 발생했을 경우 소켓에 대한 close 여부를 설정한다(타임아웃 플로우 콜과 동시에 사용할 수 없다).

타임아웃 close 소켓은 Idle 타임아웃에 의해서 타임아웃이 발생한 경우 소켓을 close할 경우 사용한다.

커넥션에서 타임아웃이 발생했을 경우 호출할 플로우 아이디를 설정한다(타임아웃 close 소켓과 동시에 사용할 수 없다).

타임아웃 플로우는 로그아웃같이 커넥션을 종료할 때 주고받아야 하는 전문이 있을 경우 사용한다.

커넥션에서 타임아웃이 발생했을 경우 보낼 헬스체크 메시지를 입력한다. 문자 형식으로 입력하며, 제공되는 함수를 함께 사용할 수 있다.

커넥션 타임아웃으로 전송한 헬스체크 메시지에 대한 응답 타임아웃을 설정하고 싶을 때 설정한다.

응답 타임아웃 시간 내에 응답이 없을 경우 소켓의 연결을 끊는다.

커넥션에서 타임아웃이 발생했을 경우 헬스체크 메시지 전송의 재시도 횟수를 지정할 때 설정한다.

이 설정되어 있을 때 응답 타임아웃을 재시도 간격으로 사용한다. 재시도 횟수동안 응답이 없을 경우 소켓의 연결을 끊는다.

수신시 헬스체크 메시지에만 적용되는 통신헤더를 설정하고 싶을 경우 설정한다.

'헤더 사이즈 포함 유무', '오프셋', '길이'만 설정 가능하며 '헤더 길이'는 메시지/장애처리의 설정값을 사용한다. 그 외 메시지/장애처리의 통신헤더 설정값은 무시한다.

헬스체크 메시지인지를 검증하는 값에 대해 설정한다.

헬스체크 메시지가 일치할 때 응답으로 보낼 메시지를 설정한다.

문자 형식으로 입력하며, 제공되는 함수를 함께 사용할 수 있다. 메시지 설정에 대한 자세한 내용은 TCP 타임아웃영역의 '요청 메시지' 항목을 참고한다.

응답 메시지를 선택하는 경우 추가적으로 응답 엔드포인트를 설정할 수 있다. 미선택하는 경우 요청받은 엔드포인트로 응답을 보낸다.

헬스체크 메시지가 일치할 때 수신한 헬스체크 메시지의 일부분을 변환하여 응답한다.

헬스체크 메시지인지를 검증하는 값에 대해 설정한다.

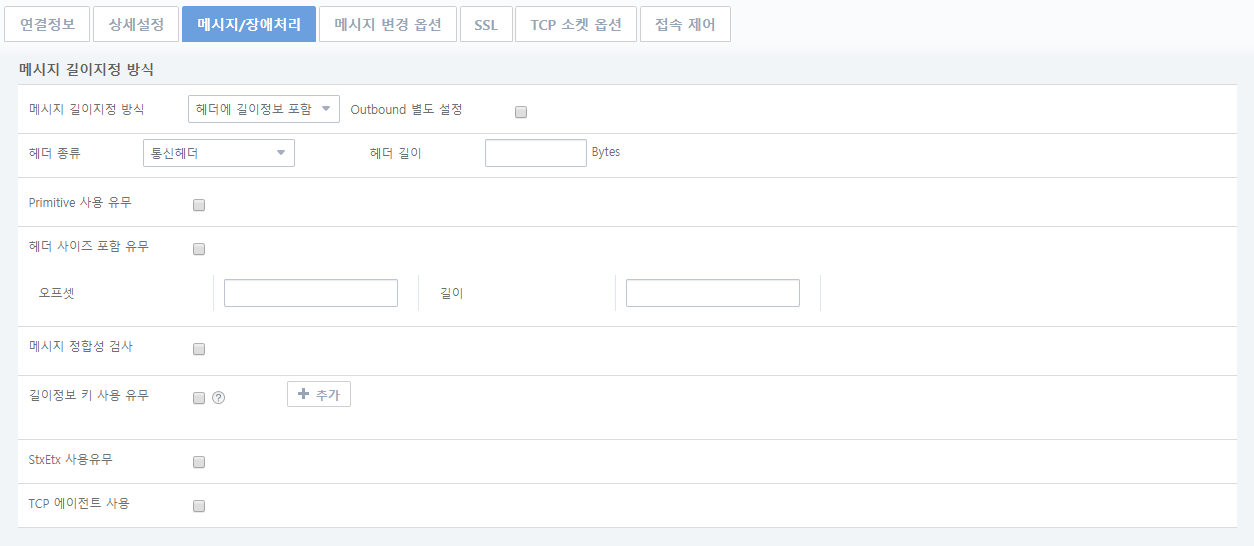

헤더 종류를 선택한다.

Primitive 타입의 종류를 선택한다.

헤더에서 메시지 길이 정보를 추출하였을 때 헤더의 사이즈가 길이 정보에 포함되어 있는지 여부를 설정한다.

아웃바운드, 공통헤더일 경우에만 사용가능하다. 전문 길이를 계산하여 공통 헤더 위치에 사이즈를 넣어준다. 헤더 사이즈 포함 유무에 따라 길이 정보가 다르게 설정된다.

메시지의 정합성을 검사한다. 헤더 길이로부터 설정한 식별값의 위치만큼 읽은 후 메시지와 일치하는지 검증한다. 식별값과 같을 경우 헤더 처리 후의 메시지를 어댑터로 전달한다. 정합성이 맞지 않을 경우 연결을 끊는다.

길이 정보 키 사용 유무를 설정한다.

길이 정보 키란 헤더에서 길이 정보를 추출하였을 때 해당 정보가 길이 정보가 아닌 특정한 키 값일 경우에 사용된다. "?" 기호는 모든 글자를 의미한다. 매칭되는 것이 여러 개일 경우 제일 처음 매칭되는 값을 사용한다. Key에 '${default-key}' 예약어를 사용하면 매칭되는 값이 없을 때 선택된다.

길이에 표현식을 사용할 수 있다. 사칙연산을 사용할 수 있으며 정수로만 계산되고 괄호는 사용할 수 없다. 사칙연산의 우선순위는 무시된다.

헤더에 시작 문자(Stx), 끝 문자(Etx)가 있을 경우 사용한다.

End 문자를 HEX 형식으로 지정하는 경우 사용한다.

예를 들면 '0A'(new line)으로 설정한다.

Stx, Etx 문자를 HEX 형식으로 지정하는 경우 사용한다.

예를 들면 '0A'(new line)으로 설정한다.

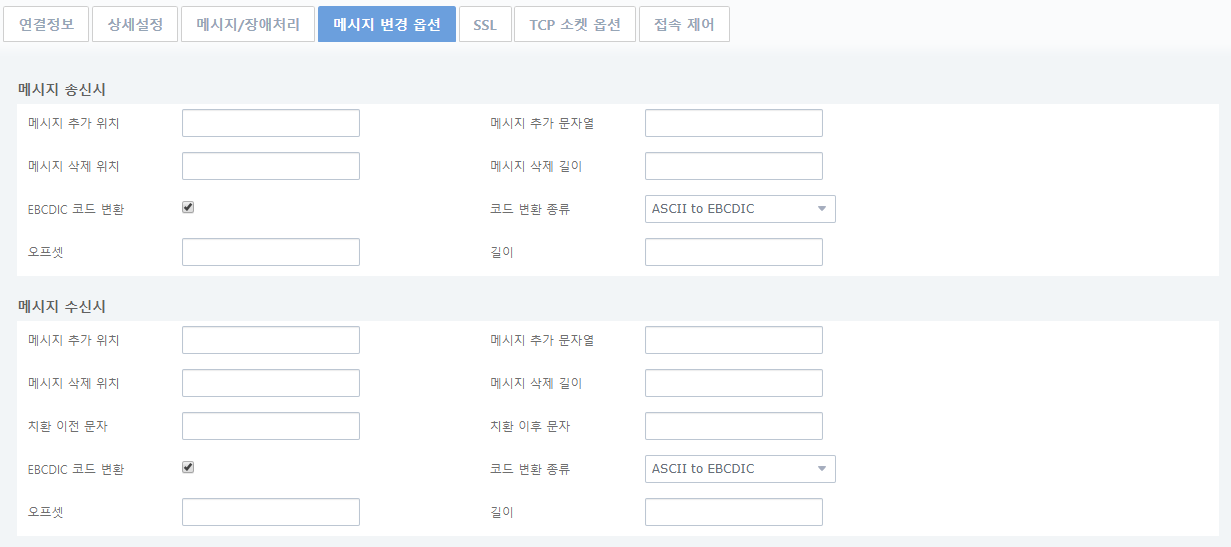

메시지에서 변환할 문자를 설정한다.

개행문자(\n)나 탭(\r), 특수문자(\u) 또한 설정할 수 있다.

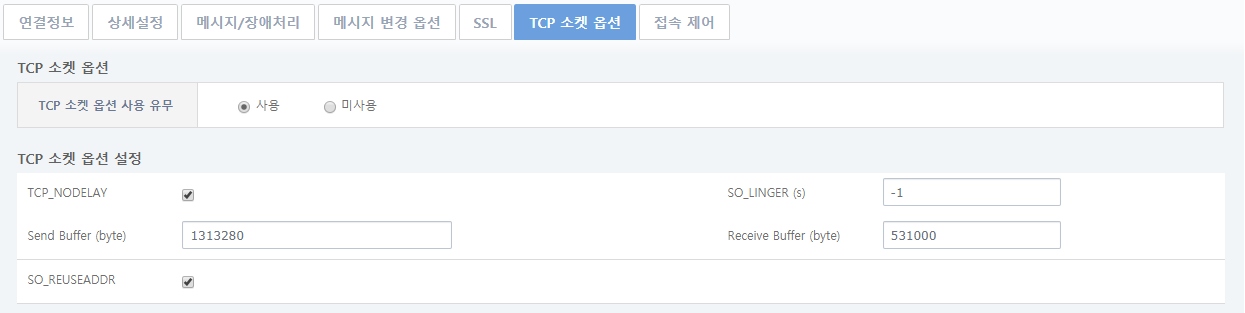

Nagle 알고리즘을 무력화하는 소켓 옵션인 TCP_NODELAY을 설정한다.

(기본값: 체크)

TIME_WAIT 상태에 있는 소켓을 재사용할 수 있도록 한다.

소켓 옵션인 SO_REUSEADDR을 설정한다. (기본값: 체크)

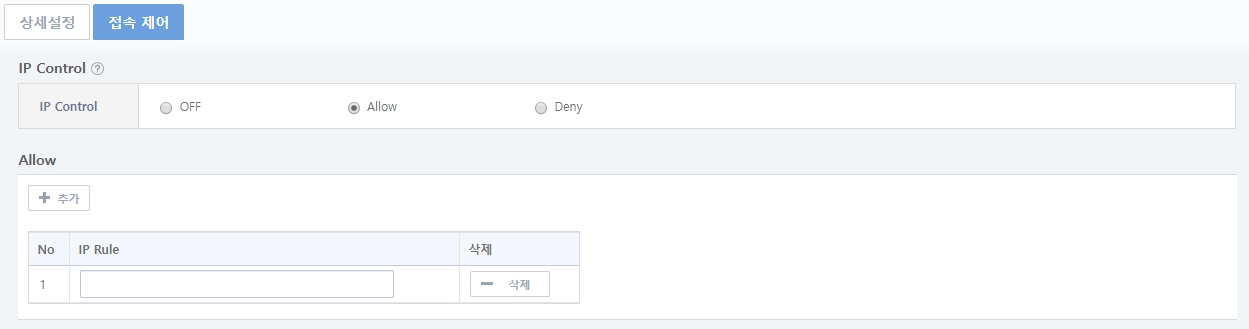

엔드포인트에 연결을 시도하는 특정 IP의 클라이언트를 제어한다.

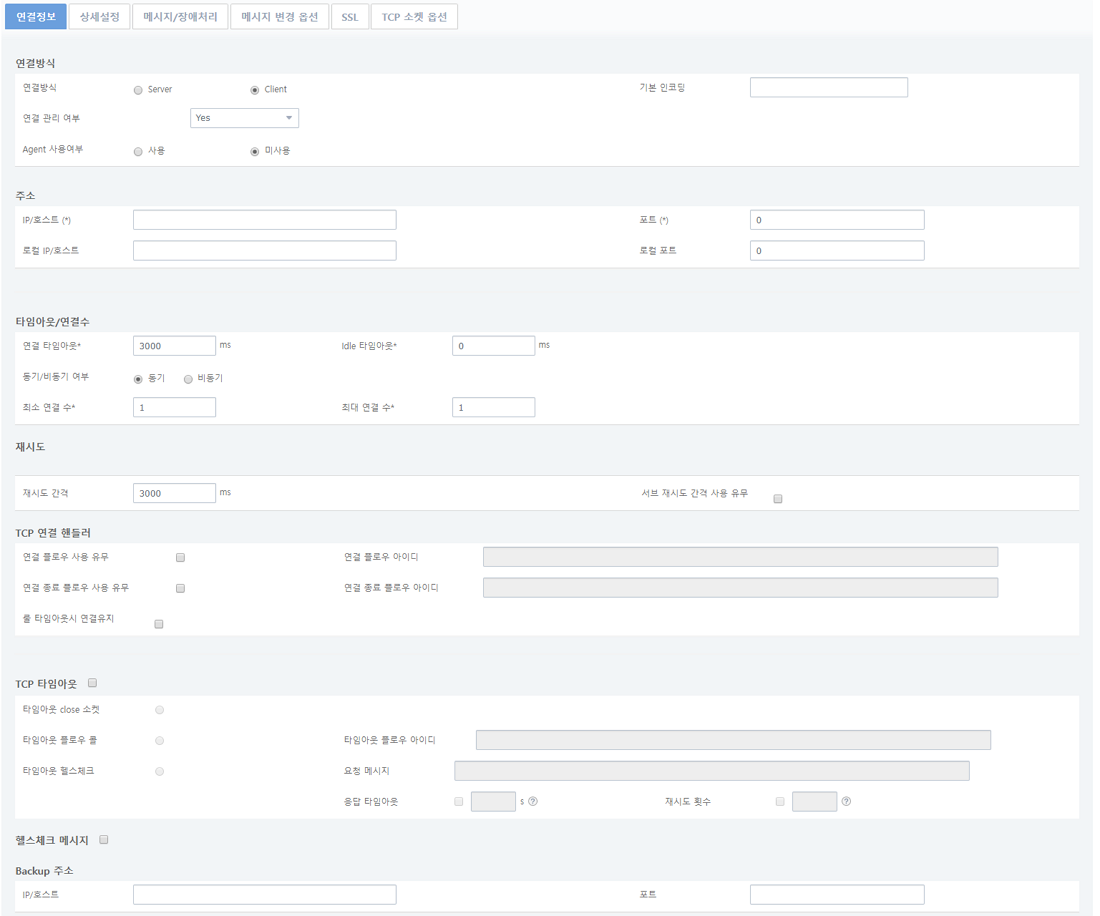

엔드포인트가 동작하는 연결 방식을 설정한다.

엔드포인트에서 사용할 기본 인코딩을 설정한다.

메시지에 설정된 인코딩이 우선 적용되고 메시지에 설정되지 않았을 경우에 적용된다. 메시지와 엔드포인트 모두 설정이 되지 않은 경우에는 시스템 기본 인코딩으로 적용된다.

Java 표준 Charset과 EBCDIC 타입을 설정할 수 있다.

엔드포인트가 클라이언트 모드일 때 연결 관리 여부를 설정한다.

엔드포인트가 클라이언트에 '연결 관리 여부'가 'No'인 경우에 연결 유지 여부를 설정한다.

Agent 사용 여부를 선택한다.

연결 타임아웃(Connect timeout)을 설정한다.

연결 요청을 해서 연결될 때까지의 타임아웃이다. (단위: ms)

Idle 타임아웃을 설정한다. 커넥션이 아무런 동작을 하고 있지 않을때 해당 설정된 값이 지나면 타임아웃이 발생한다.

기본값은 0이고 0으로 설정할 경우에는 타임아웃이 발생하지 않는다.

(단위: ms)

동기/비동기 여부를 설정한다.

최소 연결수를 설정한다.

클라이언트에 '연결 관리 여부' 항목이 'Yes'인 경우에만 설정할 수 있다. 최소 연결수가 설정되면 엔드포인트는 항상 최소 연결을 유지하고 최소 연결수가 설정된 값보다 작으면 재시도 간격을 주기로 하여 재연결을 맺는다.

최대 연결 수를 설정한다.

클라이언트 모드의 경우 연결이 최대 연결수를 넘어가면 거래가 연결을 받을 때까지 대기한다. 아웃바운드 룰의 요청처리 타임아웃 시간만큼 대기하고 해당 시간 내에 연결을 가지지 못하면 타임아웃 처리된다.

재시도 간격을 설정한다. (단위: ms)

클라이언트에 '연결 관리 여부' 항목이 'Yes'인 경우에만 설정할 수 있다. 재시도 간격을 주기로 재연결을 맺는다.

재시도 간격으로 재시도 횟수만큼 시도한 뒤 다른 재시도 간격을 사용하고자 할 때 설정한다.

클라이언트에 '연결 관리 여부' 항목이 'Yes'인 경우에만 설정할 수 있다. 서브 재시도 간격을 주기로 재연결을 맺는다.

연결에 실패할 때 사용할 백업 IP/호스트를 설정한다. Backup 주소는 하나만 설정 가능하다.

클라이언트에 '연결 관리 여부' 항목이 'Yes'인 경우에만 설정할 수 있다.

연결에 실패할 때 사용할 백업 포트를 설정한다.

클라이언트에 '연결 관리 여부' 항목이 'Yes'인 경우에만 설정할 수 있다.
